Ultraschall Zisternenmessung

Dieses Modul ist dazu gedacht, denn Füllstand einer Wasserzisterne anzuzeigen.

Es wurden dabei zwei Komponenten entwickelt.

1. Der Controller, dient zum berrechnen und Anzeigen
2. Der US-Sender, dient zum ausmessen der Entfernung zum Wasserpegel

Beide Komponenten kommunizieren über 2400 Baud.

Funktionen

Messentfernung zwischen 10-1000 cm
beleuchtetes LCD Display mit 2 Zeilen
die komplette Programmierung erfolgt über 3 Taster
verschiedene Zisternenformen sind wählbar (Stehend, liegend)

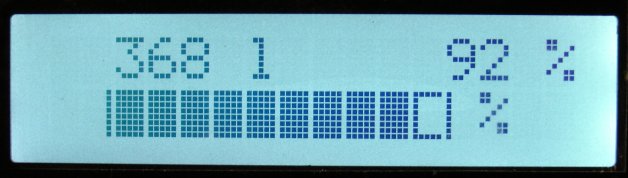

Anzeige von Entfernung, Füllhöhe, Füllmenge (Liter) und (%)
Bargraphanzeige der Füllmenge
Spannungsversorgung 5V und 12V
Kommunikation zwischen Ultraschallmodul und Controller mit 2400 Baud
Messung ca. alle 15 Sekunden
Einstellung der LCD Helligkeit
Einstellung vom LCD Kontrast

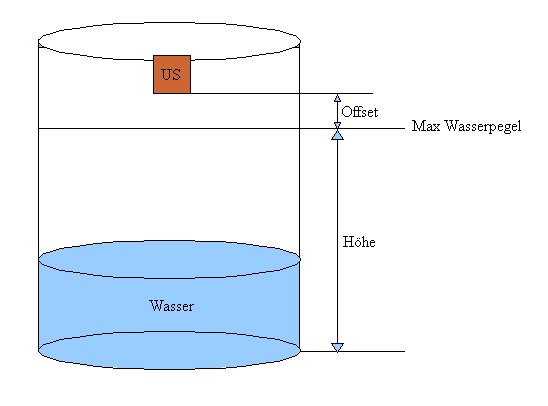

Installation des Ultraschall Moduls

Das Modul muss vor Feuchtigkeit geschützt oberhalb vom Wasserpegel der Zisterne montiert werden.

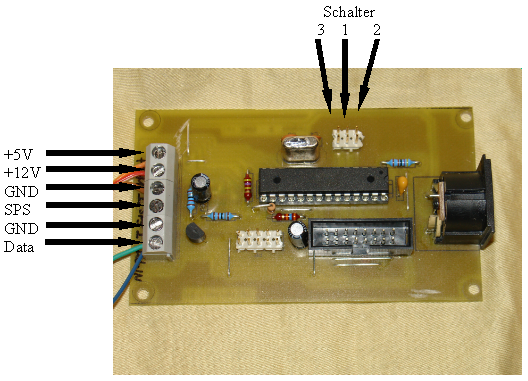

Anschluss US-Controller

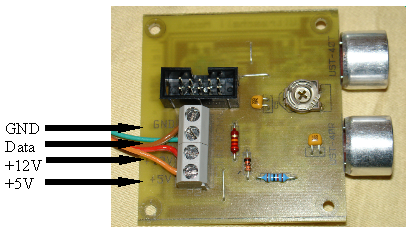

Anschluss Ultraschallmodul

Bedienung

Das Programmiermenü wird über Drücken des Schalter 2 gestartet.
Das Einstellungsmenü beendet sich automatisch nach ca. 5 Sekunden Inaktivität.

Nach dem Öffnen des Menüs kann mit Schalter 1 und 3 durch die einzelnen Menüpunkte gesteppt werden.

Durch drücken des Schalter 2 (ändern) kommt man in das Einstellungsmenü des gewünschten Menüpunktes.

Durch betätigen von Schalter 1 oder 3 (+/-) kann der Wert im Menü verändert werden.

Durch Bestätigen mit Schalter 3 (OK) wird die aktuelle Einstellung übernommen.

Versionshistorie

1.2 Rechnenfehler bei Offset bereinigt. Wertebereich für maximales Fassungsvermögen auf 10000 Liter erhöht
1.1 Bargraph verbessert
1.0 Initiale Version

Layout, Software, Schaltplan...

Die HEX Dateien können auf Anfrage zugesendet werden.
